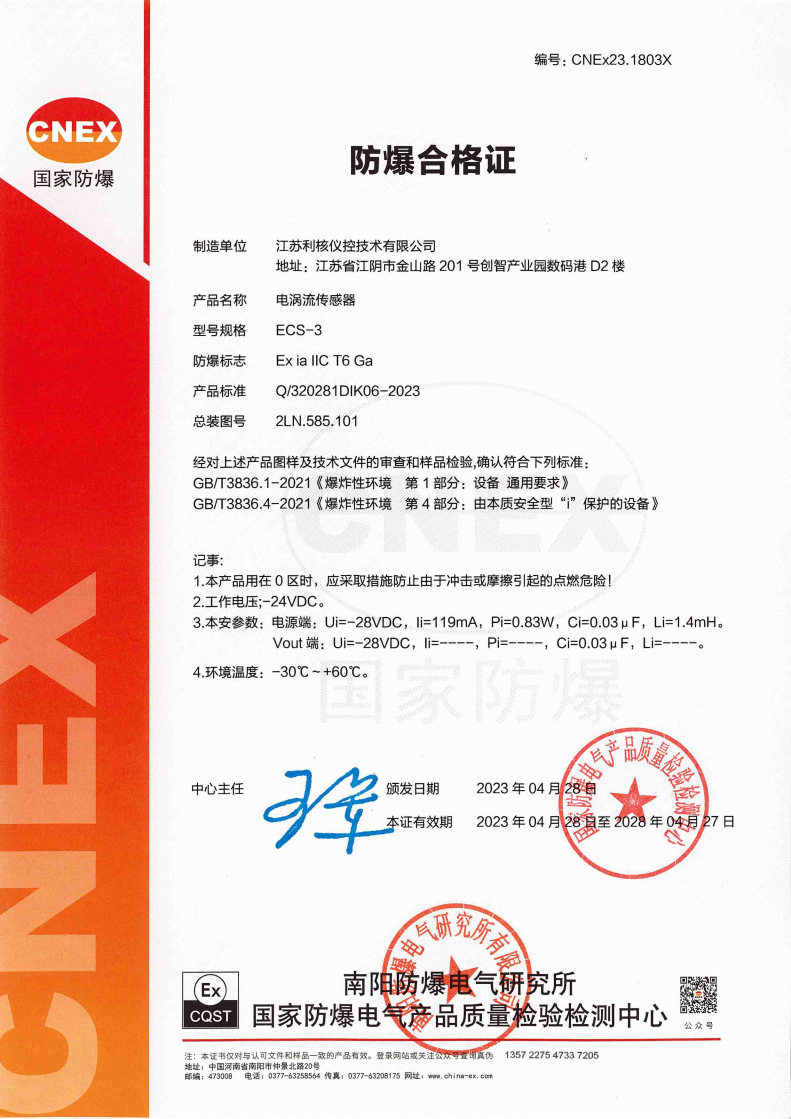

ECS-3是我公司采用新材料新工艺研制的新一代电涡流传感器，其精度、温度稳定性、线性、频响等技术指标均优于早期产品，具备部件互换性（互换后需重新校准），符合API 670标准的要求。ECS-3电涡流传感器通过了CCS中国船级社认证和防爆认证（防爆等级：ExiaⅡCT6Ga），可在各种特殊环境下使用。
ECS-3电涡流传感器由探头、延伸电缆和前置器组成，输出信号电压与探头和被测面之间的距离成比例。除用于测量转速和键相外，ECS-3系列电涡流传感器主要用于测量旋转机械的振动和位移。
按测量线性范围，ECS-3电涡流传感器分为ECS-3 Φ5mm、ECS-3 Φ8mm、ECS-3 Φ11mm、ECS-3 Φ25mm四种规格，提供DIN轨道安装或螺钉安装。
|
传感器型号 |
ECS-3 Φ5mm |
ECS-3 Φ8mm |
ECS-3 Φ11mm |
ECS-3 Φ25mm |
|
|
探头直径（mm） |
5.3 |
8 |
11 |
27.1 |
|
|
静态线性范围（mm） |
2 |
2 |
4 |
12.7 |
|
|
静态灵敏度（V/mm） |
8 |
4 |
0.8 |
||
|
静态灵敏度误差 |
±5.0% |
||||
|
静态幅值线性度 |
±2.0% |
±5.0% |
|||
|
部件互换灵敏度误差 |
±5% |
||||
|
静态幅值稳定度 |
0.5% |
||||
|
频率响应 |
(0～15)kHz(0.5dB) |
(0～8)kHz(0.5dB) |
(0～3)kHz(0.5dB) |
||
|
温度漂移 |
±3% |
±1.7% |
|||
|
被测物材料、形状 |
金属材料,基准材料为45＃钢，轴,平面,轴上测量盘 |
||||
|
测量盘直径不小于（mm） |
15 |
18 |
30 |
70 |
|
|
测量轴直径不小于（mm） |
45 |
50 |
90 |
210 |
|
|
电源电压（V） |
基准电压-24Vdc，正常工作范围(-20～-26)Vdc，安装于危险场所由安全栅供电 |
||||
|
电流小于（mA） |
12 |
15 |
|||
|
输出阻抗 |
50Ω |
||||
|
标定时环境温度 |
（20±5）℃ |
||||
|
存储 温度 |
前置器 |
（-35～+100）℃ |
|||
|
探头 |
（-40～+177）℃ |
||||
|
电缆 |
（-40～+177）℃ |
||||
|
使用 温度 |
前置器 |
（-30～+60）℃ |
|||
|
探头 |
（-40～+150）℃ |
||||
|
电缆 |
（-40～+150）℃ |
||||
|
系统总重(标准配置) (±3%) |
500g |
700g |
|||
|
系统电缆总长(±10%) |
5ｍ或9ｍ |
||||
|
延伸电缆长度(±5%) |
4ｍ、4.5ｍ、8ｍ、8.5ｍ |
||||
|
探头电缆长度(±5%) |
1ｍ、0.5ｍ |
||||
|
相对湿度 (具有接头保护时，无浸水) |
100％冷凝 |
||||
|
海拔高度限制 |
<2000m |
||||
|
正常工作环境 |
无强磁场、无腐蚀性汽液体、无强振源 |
||||
|
危险工作环境 |
ⅡA~ⅡC级、T1~T6组爆炸性气体混合物的０区、１区、2区危险场所，煤矿除外 |
||||
|
防爆等级 |
ExiaⅡCT6Ga |
||||
|
本安参数 |
Ui=28Vdc，Ii=93mA，Pi=0.65W，Ci=0.03μF，Li=0mH |
||||
|
防护等级 |
前置器 |
IP20 |
|||
|
探头、延伸电缆 |
IP56 |
||||
|
传感器外壳最高表面温度 |
85℃ |
||||
|
绝缘电阻 |
≥500MΩ |
||||
|
介电强度 |
≥550V |
||||
■探头材质：聚苯硫醚（PPS）
■壳体材质：1Cr18Ni9Ti
■电缆材质：同轴屏蔽外包FEP外皮
■连接器材质：黄铜或铍青铜镀金
■前置器材质：ADC12
■铠装材质：高弹性AISI302SST不锈钢带，包附FEP外皮
■探头抗拉强度：保护罩到壳体之间最大30千克，保护罩到连接器最大20千克
■电缆最小弯曲半径：25.4mm
■铠装电缆最小弯曲半径：30mm
