EM3305N核级转速传感器

EM3305N核级转速传感器采用电磁感应原理设计,由绕组、铁芯、磁钢等组成,主要用于核电站主冷却剂泵转速监测,也可用于常规设备的转速监测。传感器外壳为不锈钢材料,连接器采用不锈钢深水连接器,组装好的零部件通过环氧树脂胶封于外壳内,整体机械强度高,密封性能可靠。测量转速时通过安装于泵轴上的发讯齿轮改变传感器线圈的磁通量,感应出频率与泵轴转速成比例的交流电压,输出交流电压幅度与齿轮线速度和安装距离相关。

主要特性

主要特点 ▼

l安全分级:1E

l质保等级:QSA2

l抗震等级:I

技术指标 ▼

l直流电阻:(700±20)Ω

l电   感:(310±10)mH(测试电压1V,1kHz)

l绝缘电阻(100Vdc):≥100MΩ

l介电强度(100Vac):历时1min无击穿或飞弧,漏电流<10mA

l响应时间:处于主泵额定转速时,传感器响应时间≤1ms

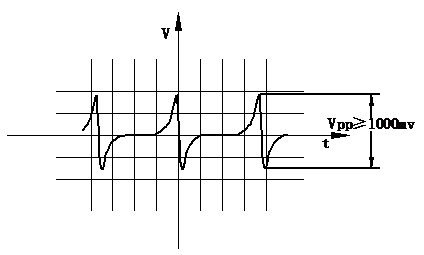

l输出信号:当转速处于额定转速(50Hz:1500rpm;60Hz:1800rpm)时,传感器输出信号峰峰值≥1000mV(安装间隙7.5mm),如下图所示:



运行环境

l运行前环境条件(包括存储、安装过程)

极限环境温度:(-25~40)℃

相对湿度:(0~100%)RH

大气压力:(86~106)kPa

灰尘:大量

盐:含盐空气

l运行及异常环境条件

正常环境温度:(-5~55)℃

极端环境温度:最高到121℃

最大湿度:95% RH

大气压力:(86~106)kPa

灰尘:可忽略不计

辐照:0.1Gy/h

机械特性

外壳材料:304不锈钢

防护等级:IP56

螺纹规格:M16×1.5

重   量:(300±35)g

安装方式:套管安装

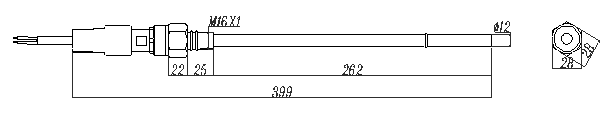

EM3305N传感器外形尺寸如下图:



其它 ▼


运行环境

l运行前环境条件(包括存储、安装过程)

极限环境温度:(-25~40)℃

相对湿度:(0~100%)RH

大气压力:(86~106)kPa

灰尘:大量

盐:含盐空气

l运行及异常环境条件

正常环境温度:(-5~55)℃

极端环境温度:最高到121℃

最大湿度:95% RH

大气压力:(86~106)kPa

灰尘:可忽略不计

辐照:0.1Gy/h

机械特性

外壳材料:304不锈钢

防护等级:IP56

螺纹规格:M16×1.5

重   量:(300±35)g

安装方式:套管安装
