EM3306N核级转速传感器采用电磁感应原理设计，由绕组、铁芯、磁钢等组成，主要用于核电站主冷却剂泵转速监测，也可用于常规设备的转速监测。传感器外壳为不锈钢材料，连接器采用不锈钢深水连接器，组装好的零部件通过环氧树脂胶封于外壳内，整体机械强度高，密封性能可靠。测量转速时通过安装于泵轴上的发讯齿轮改变传感器线圈的磁通量，感应出频率与泵轴转速成比例的交流电压，输出交流电压幅度与齿轮线速度和安装距离相关。
l安全分级：1E
l质保等级：QSA2
l抗震等级：I
l电 感：（120±10）mH（测试电压1V，1kHz）
l绝缘电阻（100Vdc）：≥100MΩ
l介电强度（100Vac）：历时1min无击穿或飞弧，漏电流＜10mA
l响应时间：处于主泵额定转速时，传感器响应时间≤1ms

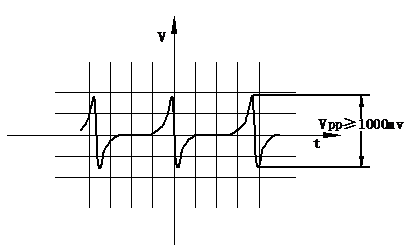

l输出信号：当转速处于额定转速1500rpm时，传感器输出信号峰峰值≥1000mV（安装间隙7.5mm），如下图所示：
l运行前环境条件（包括存储、安装过程）
极限环境温度：(-25~40)℃
相对湿度：（0~100%）RH
大气压力：(86~106)kPa
灰尘：大量
盐：含盐空气
l运行及异常环境条件
正常环境温度：(-5~55)℃
极端环境温度：最高到121℃
最大湿度：95% RH
大气压力：(86~106)kPa
灰尘：可忽略不计
辐照：0.1Gy/h
外壳材料：304不锈钢
防护等级：IP56
螺纹规格：1/4”NPT
重 量：（650±35）g
安装方式：套管安装
