ECS-3N电涡流传感器是在常规电涡流传感器的基础上,针对核电特殊需求进行改进的产品,具有良好的稳定性、可靠性和抗辐射性能。为了适应核电站的工作环境,ECS-3N电涡流传感器采取了防辐射措施,当处于辐照环境下,累计剂量达到10kGy时,ECS-3N电涡流传感器仍能正常工作。
为满足各种测量方案的需要,我们提供了多种规格的电涡流传感器,按探头规格(直径)区分则可分为ECS-3N Φ5mm、ECS-3N Φ8mm二种规格。
ECS-3N电涡流传感器由ECS-3N探头和ECS-3N前置器组成。
ECS-3N探头
探头由电感、保护罩、不锈钢壳体、高频电缆、高频连接器等组成,根据不同的测量范围,可以选用不同直径规格(如:Φ5mm、Φ8mm)的探头;探头自带5m双屏蔽射频同轴电缆。
ECS-3N前置器
前置器是系统的核心部分,它包括了整个传感器系统的振荡、检波、线性补偿、放大等电路,与探头一起构成各种规格的ECS-3N电涡流传感器。拫据配用探头的直径规格,ECS-3N前置器分为Φ5mm、Φ8mm二种规格。

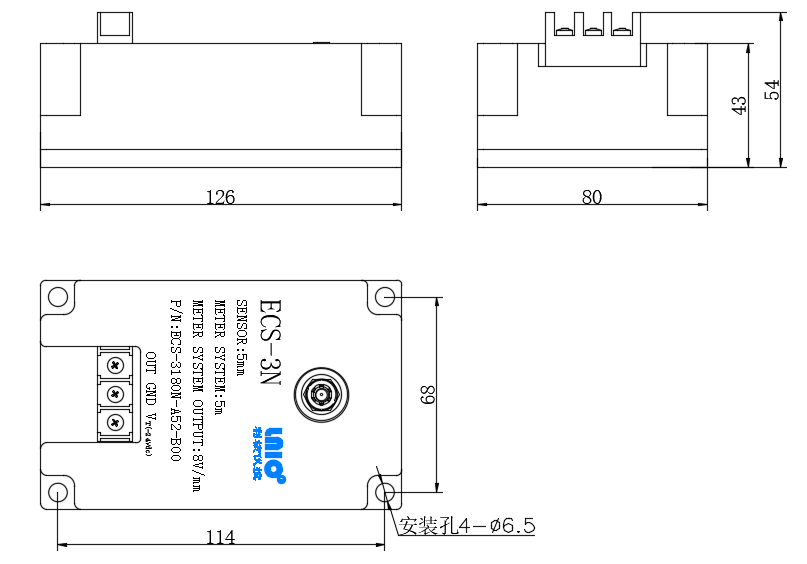

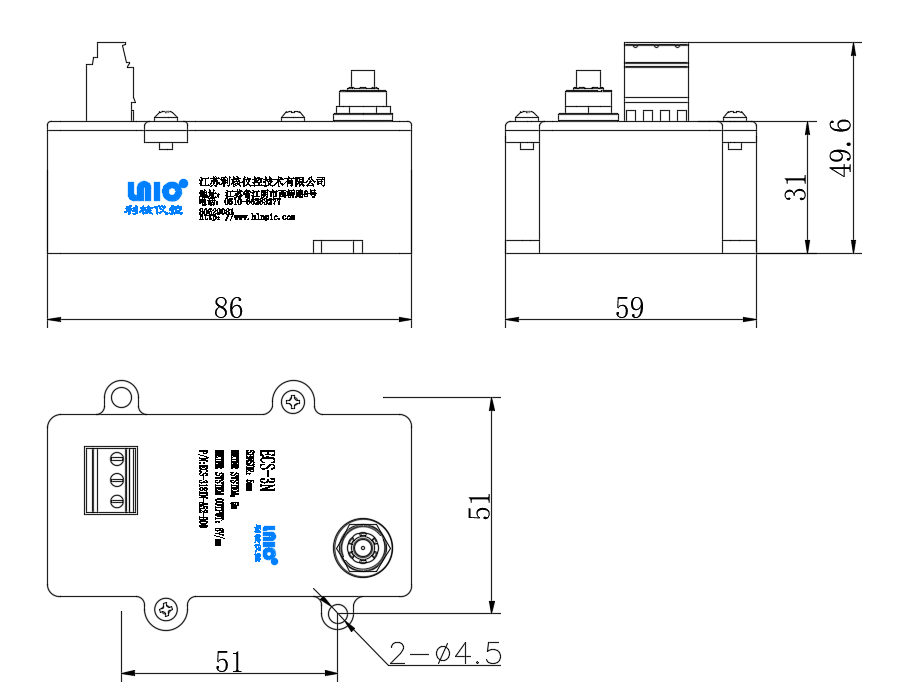

结构尺寸
传感器类型 技术规格 |
Φ5mm |
Φ8mm |
|
探头直径(mm) |
5 |
8 |
|
线性范围(mm) |
2 |
2 |
|
标准灵敏度(V/mm) |
8 |
8 |
|
灵敏度误差 |
±6.5% |
±5% |
|
幅值线性度误差 |
±3% |
±2% |
|
幅值稳定度 |
±1.5% |
||
频率响应 |
(0~10)kHz (0.5dB) |
||
温度老化(超出工作温度范围) |
±6.5% |
±6.5% |
|
MTBF |
481830h |
||
辐照环境(γ射线,剂量率0.07kGy/h,累计剂量10kGy): |
|||
灵敏度误差(辐照后) |
±10% |
±10% |
|
幅值线性度误差(辐照后) |
±6.5% |
±6.5% |
|
被测物材质 |
金属材料,基准材质为45#钢,轴,平面,轴上测量盘 |
||
测量盘平面直径不小于(mm) |
15 |
18 |
|
测量轴最小直径不小于(mm) |
50 |
50 |
|
电源电压(V) |
基准电压-24Vdc,正常工作范围(-20~-26)Vdc |
||
输出阻抗 |
50Ω |
||
标定时环境温度 |
(25±1.5)℃ |
||
推荐使用温度 |
前置器 |
0℃~+45℃ |
|
探头 |
0℃~+45℃ |
||
电缆 |
0℃~+45℃ |
||
极限使用温度 |
前置器 |
-30℃~+60℃ |
|
探头 |
-40℃~+150℃ |
||
电缆 |
-40℃~+150℃ |
||
系统总重(±5%) |
2800g |
2800g |
|
系统电缆总长(±5%) |
5m |
||
探头电缆长度(±5%) |
5m |
||
相对湿度(具有接头保护时,无浸水) |
100%冷凝 |
||
海拔高度限制 |
<2000m |
||
防护等级 |
前置器 |
IP20 |
|
探头 |
IP66 |
||
绝缘电阻 |
试验前≥100MΩ,试验后≥10MΩ |
||
耐压测试 |
≥500V |
注:电涡流传感器工作环境温度应稳定。当探头和前置器环境温度急剧变化时直流输出电压会随环境温度变化而略微变化。
机械性能
● 探头材质:聚苯硫醚(PPS)
● 壳体材质:304不锈钢
● 电缆材质:双屏蔽射频同轴电缆
● 连接器材质:黄铜或铍青铜镀金
● 前置器材质:304不锈钢
● 探头抗拉强度:保护罩到壳体之间最大30千克,保护罩到连接器最大20千克
● 电缆最小弯曲半径:18mm
● 铠装材质:高弹性AISI302SST不锈钢带
● 铠装电缆最小弯曲半径:≤50mm
